IS、IH型系列无泄漏化工泵概述

IS、IH型系列无泄漏化工泵，供输送清水或物理化学性质类似于水的其它液体之用，温度不高于80℃。

IS、IH型系列无泄漏化工泵性能范围

转速：2800r/min或1450r/min

吸入口直径：50～200mm

流量：6.3～400m3/h

扬程：5～125m

主要用途

适用于工业和城市给水、排水、亦可用于农业排灌。

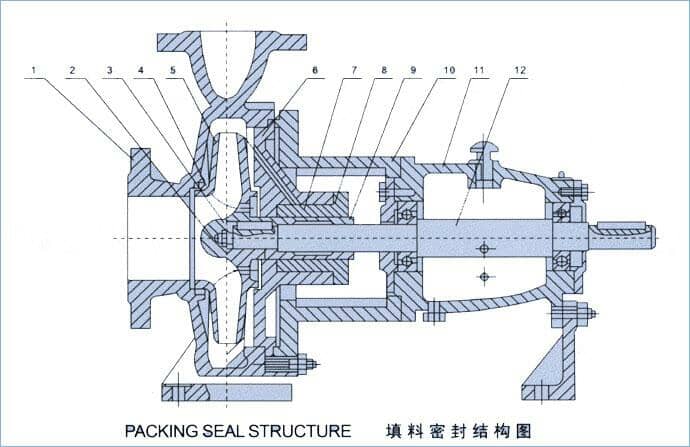

IH型化工泵结构图

1、泵体2、叶轮螺母3、止动垫圈4、密封环5、叶轮6、泵盖7、填料8、填料压盖9、轴套10、中间托架11、悬架12、泵轴

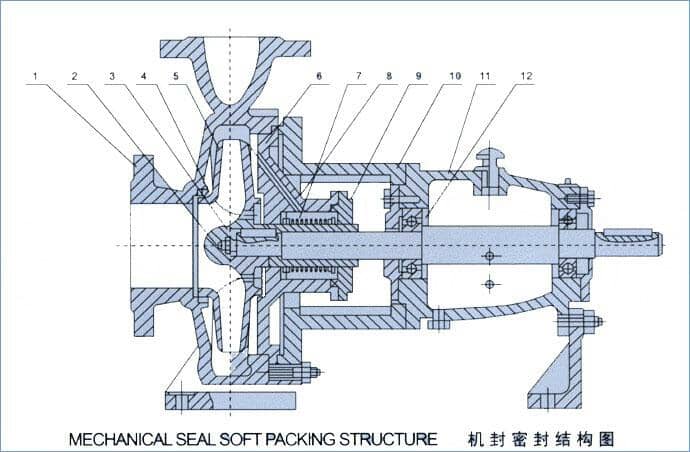

IH型化工泵结构图1、泵体2、叶轮螺母3、止动垫圈4、密封环5、叶轮6、泵盖7、机械密封8、填料压盖9、轴套10、中间托架11、悬架12、泵轴

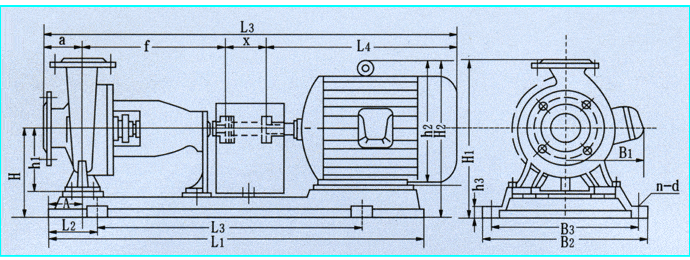

IH型化工泵外形安装尺寸图：

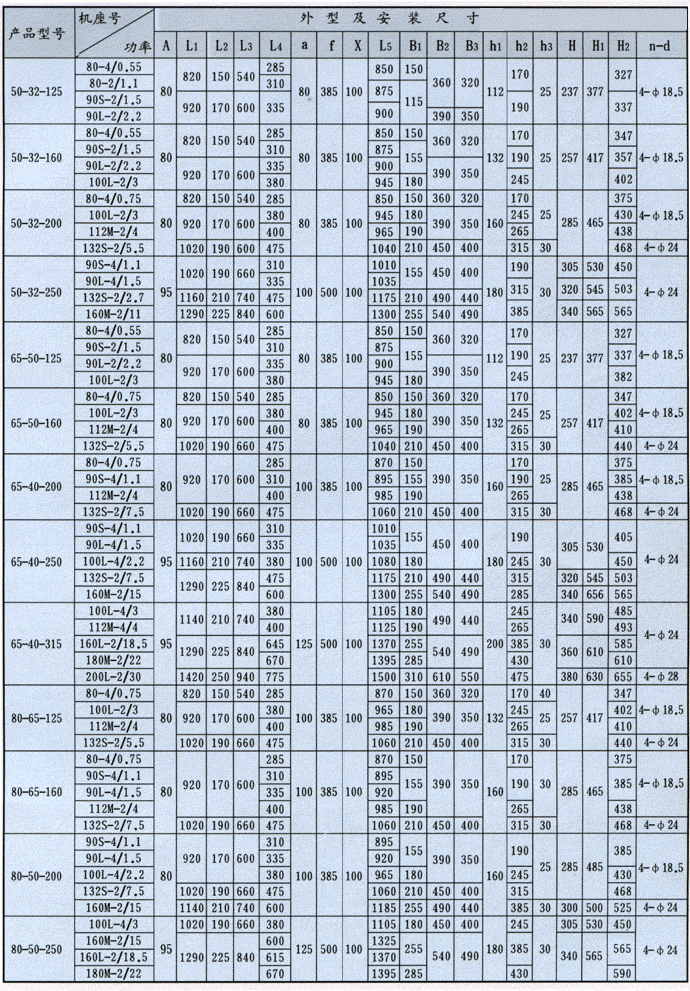

IH型化工泵外形安装尺寸表：
