一、概述

FY型耐腐蚀立式液下泵是一种单级单吸长轴式液下离心泵,其标记、额定性能点和法兰连接尺寸等效采用ISO2858国际标准、技术条件采用ISO5199标准。具有体积小、效率高、节能效果好,运行可靠等优点。适用于输送含适量固体颗粒、磨料的腐蚀性介质以及清洁介质等。

泵的输送温度一般为0-105℃。温度在-20-0℃、105-180℃时可采用保温夹套及冷却夹套,采用低温或高温耐磨导轴承,此类情况用户应说明如输送介质有较大直径固体颗粒,滑动轴承应采用外润滑方式(外接压力大于02MPa的清水和其它允许的介质),此类情况用户应说明。

泵的工作压力按1.6MPa设计。

泵的性能范围:流量为1.6~1600m³/h、扬程为5-80m

根据所输送介质的不同,FY型立式液下泵换触液体部分的材质可选用铸铁(用符号H表示)、铸钢1Cr18N9Ti(用符号B表示)、1Cr18N12Mo2Ti(用符号M表示)、304、304L、316、316L、904Lewmet合金、20号合金等材料制造

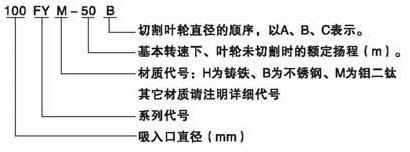

泵型号意义说明举例

二、工作性能表及型谱

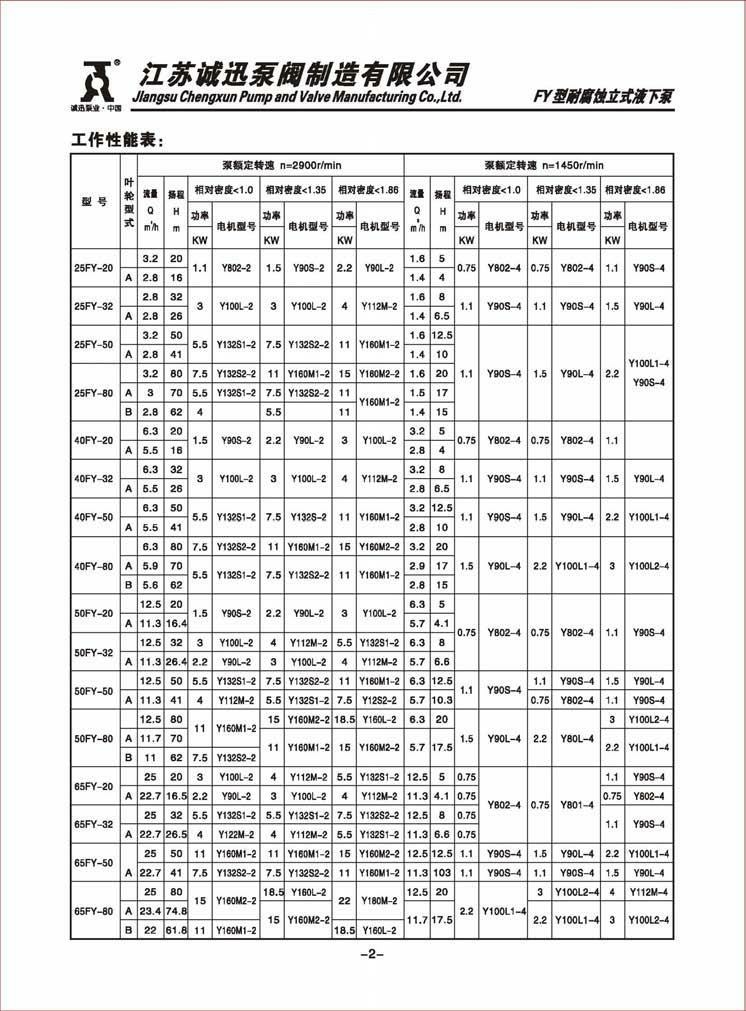

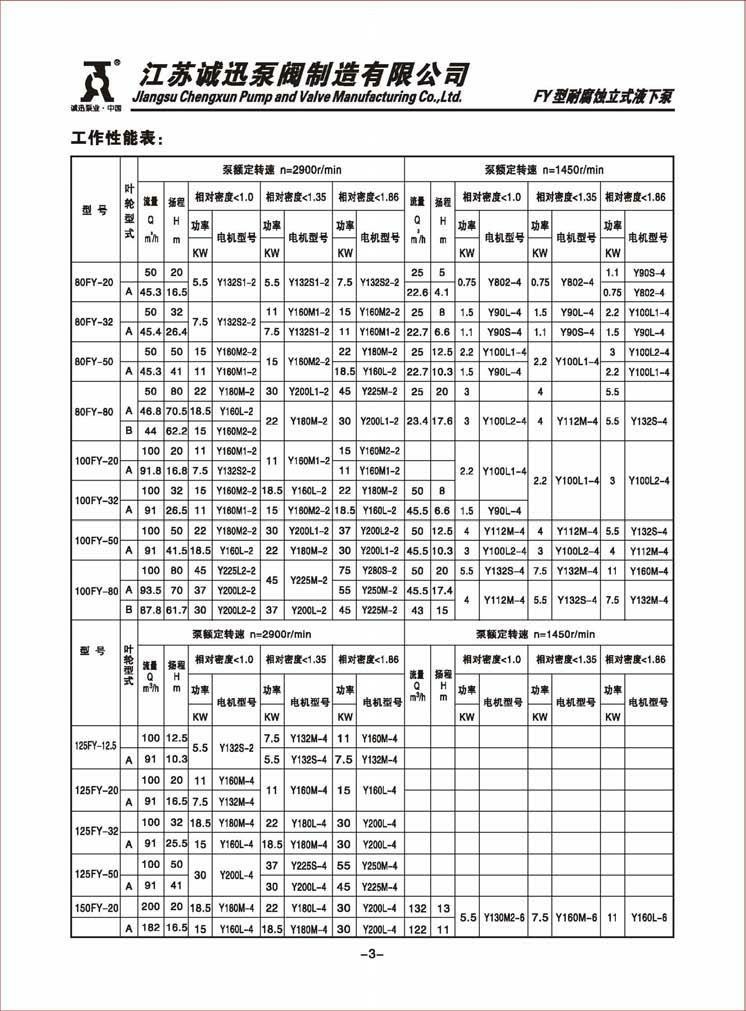

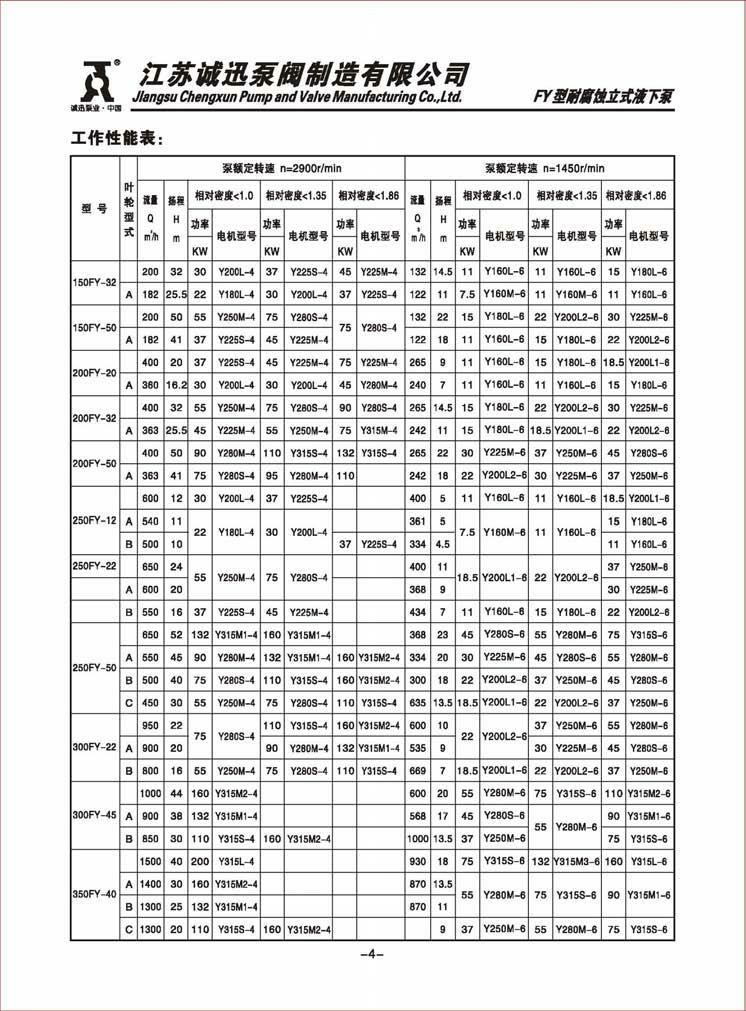

1、工作性能见表

2、型谱见图一。

三、结构说明

FY型主要由泵体、泵盖、叶轮、轴弹性轴器、管法兰、导轴承、中间接管、上下出液管、轴承架底板等零件组成,见图二。

泵的吸入口顺着轴线方向,出口与轴线平行。

泵的转向自电机端看去,为顺时针方向旋转

FY型泵的立式电动机用双头螺栓固紧与电机座上,并通过弹性联轴器与泵直接,泵体、中间接管、轴承架、出液管、管法兰,以螺栓连接构成一体,固定在底板上,泵的整体通过底板安装在容器上,FY型泵除去接触液体部分零部件外其它主要零件,如电机座、轴承架、底板等均用铸铁制造。

泵的轴向力与径向力,(包括泵盖中所产生的水压力,叶轮及转子重量等),均由轴承盒内所装单列推力滚子轴承,双列向心球轴承,以及滑动导轴承承受。为安全正常运转,两个滚动轴承以润滑脂润滑。
