产品名称】：YL型立式长轴液下泵

【概　　述】：YL系列立式长轴泵，采用浸没式叶轮，立式安装。它具有结构紧凑、工作平稳、操作简单、维护方便、占地面积小；通用化、标准化程度高的优点。

　　 该产品具有工业给排水；城市饮用水、生活消防及江、河、湖、海取水等多种用途，适合冶金、矿山、化工、造纸、水电站、火电站等工农业场所。

【型号意义】： 1 2 3 - 4 5 / 6 7

　　 1——泵吐出口径（100—700）。单位mm。

　　 2——立式长轴泵系列代号YL。

　　 3——叶轮级数（叶轮级数为1时略）。

　　 4——泵名义总扬程。单位m

　　 5——切割叶轮代号。以A、B 示之。

　　 6——泵中间管数N（0、1、2…..，中间管数为1时略）。

　　 7——材料类别。分Ⅰ、Ⅱ、Ⅲ、Ⅳ（Ⅱ类材质可省略）。

　　 其中1、2、3、4、5为基本型号，6、7为用户订货时按要求注明。

例 350YL2—60A/2Ⅲ

　　 吐出口径为350mm立式长轴泵，二级叶轮，总扬程60米，一次切割，中间管数2、Ⅲ类材质。

【产品用途】：工业用各种给排水；生活饮水的取水、送水；城市、工厂用水、污水排水；农业用取水、排水。

【适用范围】：流量30—4000米3/小时 扬程13—69米

【适用介质】：清水、污水（含较小颗粒）、具腐蚀性工业废水、海水或相似液体。介质温度55℃以下。

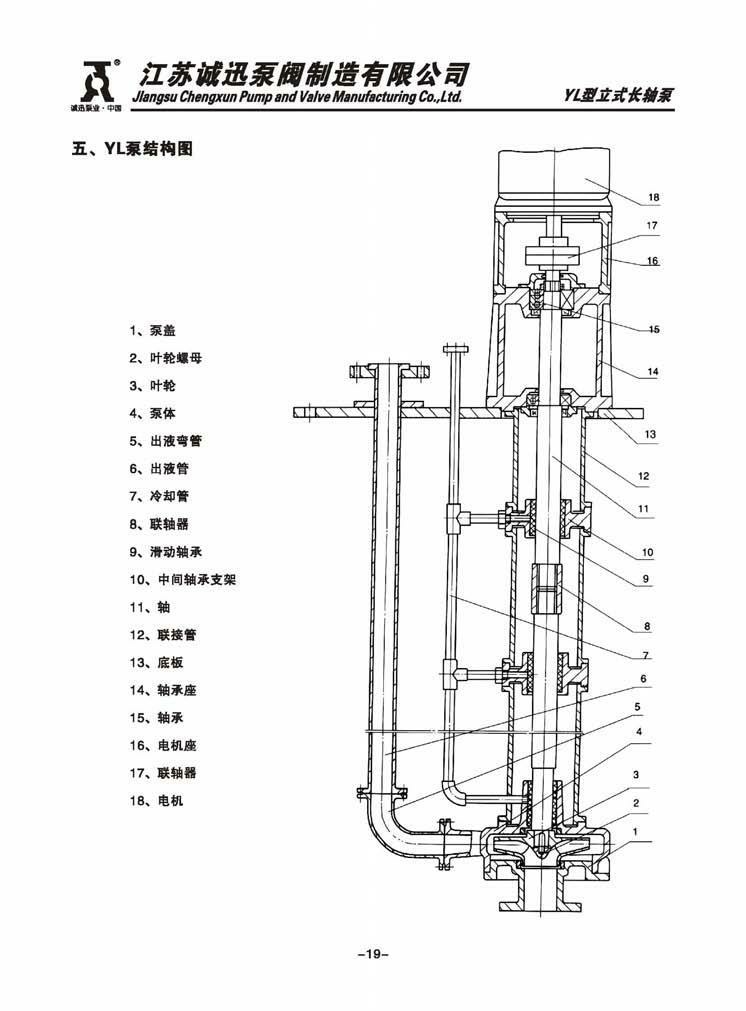

【结构简介】：本系列泵为立式结构，设计合理、结构紧凑、开启方便、便于维修。叶轮浸没在介质中，采用导流器集流。泵轴和内外管分为多节，中间采用联轴螺母或联轴结联接。伸入长度或根据用户要求合理选择。导轴承采用护管结构、清水润滑。

【选用说明】：

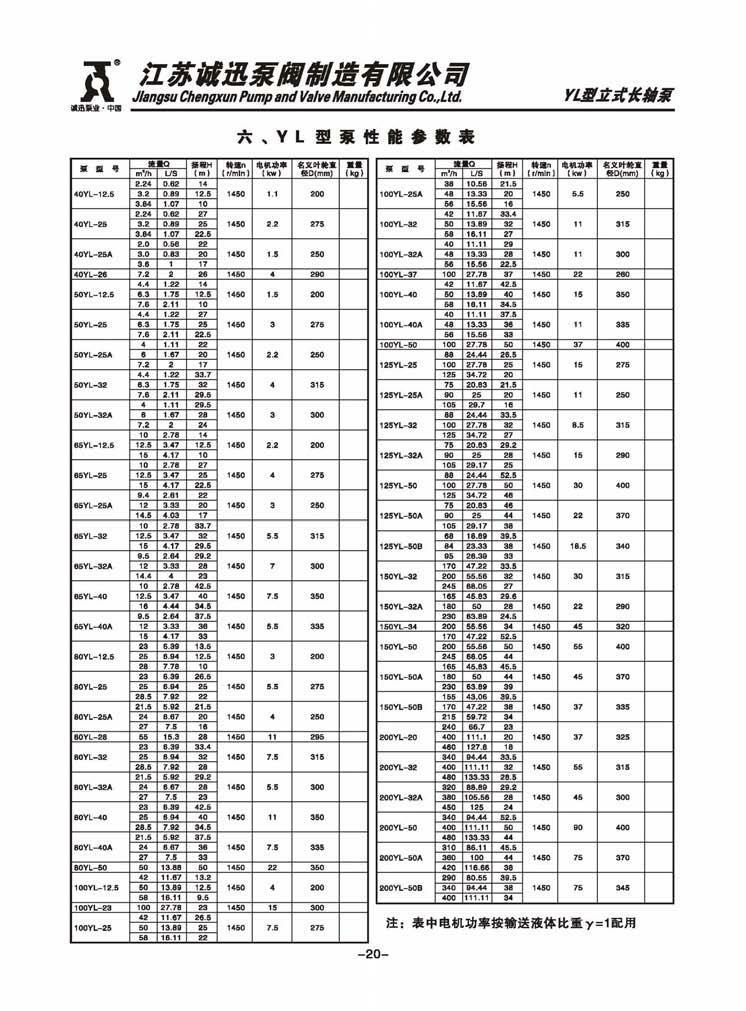

★ 泵的性能参见泵的性能参数表。表中所列参数为泵不带中间管常温清水的实验数据。扬程选择应将中间管损失考虑在内。

★ 泵的长度由中间管数调节。定货时应注明中间管数（管数为1时可省略）。

★ 材料选择依照介质条件，按附表1选取，并在定货时注明（材料为Ⅱ类可略）。

★ 对泵有特殊要求时，请直接与我厂技术部门联系。
